Detailní popis produktu

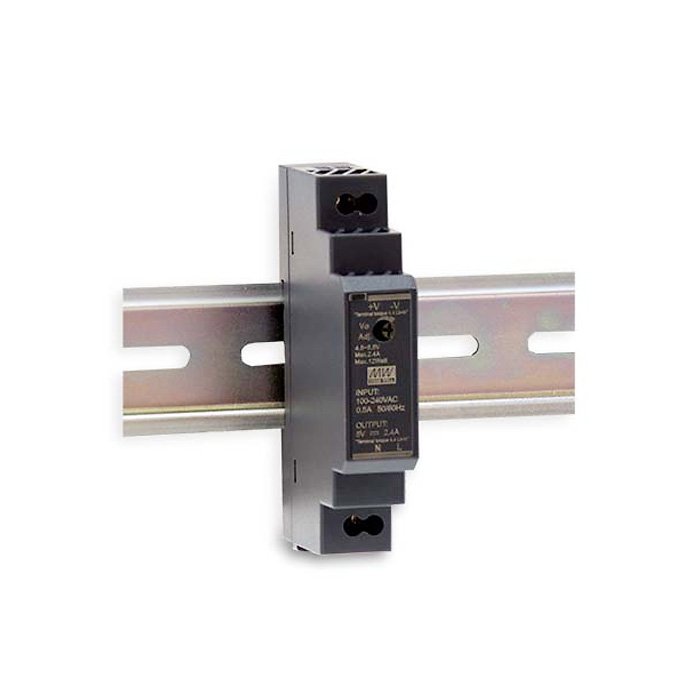

Zdroj na DIN lištu 12V Mean Well HDR-15-12 je kvalitní a moderní spínaný zdroj, který Je vhodný pro stejnosměrné napájení nízkonapěťových elektronických zařízení. Díky širokému rozsahu vstupního napětí (85 - 264 VAC) jej můžete použit ve většině napájecích sítí po celém světě.
Hodnoty výstupu:
- napětí: DC 12 V
- proud: 1,25 A
- výkon: 15 W
jej předurčují také jako ideální napájecí zdroj pro LED pásky 12V v profi instalacích osvětlení, kde je zdroj na DIN lištu HDR-15-12 umístěn v elektrickém rozvaděči stejně jako další řídící elektronika.
Napěťový zdroj 12V na DIN lištu Mean Well HDR-15-12 je nositelem vysoké technické kvality zpracování a použitých elektronických komponent. Termoplastové šasi zajišťuje pasivní chlazení a ochranu zdroje dle třídy krytí IP20. Společnost Mean Well je respektovaným světovým výrobcem napájecích zdrojů s řadou skvělých funkcí, vysokou efektivitou a spolehlivostí provozu.
Zdroj 12V DC na DIN lištu Mean Well HDR-15-12 je spínaný zdroj s vysokou účinností 85% a certifikovaným počtem provozních hodin MTBF (Mean Time Between Failures) 1166 6K @ 25°C. Navíc je vybaven a řadou moderních funkcí pro bezpečné napájení:
- Ochrana proti přetížení
- Ochrana proti zkratu
- Ochrana proti přepólování
- Ochrana proti překročení provozní teploty (-30 až +70 °C)
- Indikace provozu svítící LED diodou
Montáž
Zdroj na DIN lištu 12V Mean Well HDR-15-12 je určen do rozvodných skříní. Pro připojení kabeláže je připravena šroubovací svorkovnice. Montáž a zapojení by měl provádět pouze kvalifikovaný odborník s potřebným osvědčením.
Vlastnosti
- Určen pro DIN lištu TS-35/7,5 nebo 15
- Možnost nastavení výstupního napětí (10,8 - 13,8 VDC) manuálním potenciometrem
- Svorkovnice pro připojení kabelů
- Třída krytí: IP20
- Certifikace: UL, CUL, TUV, CB, CE
Upozornění
Spínané zdroje vyžadují z pohledu zajištění spolehlivosti a dlouhé životnosti výkonovou rezervu. Doporučení výrobců je 20% rezerva pro rezidenční projekty a 30% výkonová rezerva pro komerční provozy, kde se očekává provoz osvětlení na úrovní 12h / 7 dní.
Použití
- Pro napájení LED pásků 12V
- Pro napájení průmyslových i domácích kontrolních systémů a automatizací budov
Technický výkres
Parametry produktu:
| IP krytí: | IP20 - interiérový (bez krytí) |
|---|---|
| řada: | HDR |
| výstupní napětí: | 12 V |
| regulace: | výstupního napětí |
| výstupní výkon: | ≤ 50 W |
| instalace: | na DIN lištu (do elektro rozvaděče) |
| další funkce: | tiché zdroje při stmívání LED stmívačem |
| typ zdroje: | napětový CV (constant voltage) |
| výrobce: | Mean Well |
| rozměry (š/v/h): | 17,5 x 90 x 54,5 mm |
| vstupní napětí: | 85 - 264 VAC / 47 - 63 Hz |
| krytí: | IP20 |
| maximální proudové zatížení: | 1,25 A |
| výstupní napětí: | 12 VDC |
| výstupní výkon: | ≤ 50 W |
| rozsah regulace výstup. napětí: | 10,8 - 13,8 VDC |
| náběhový proud (studený start): | 45 A (230 VAC) |
