Detailní popis produktu

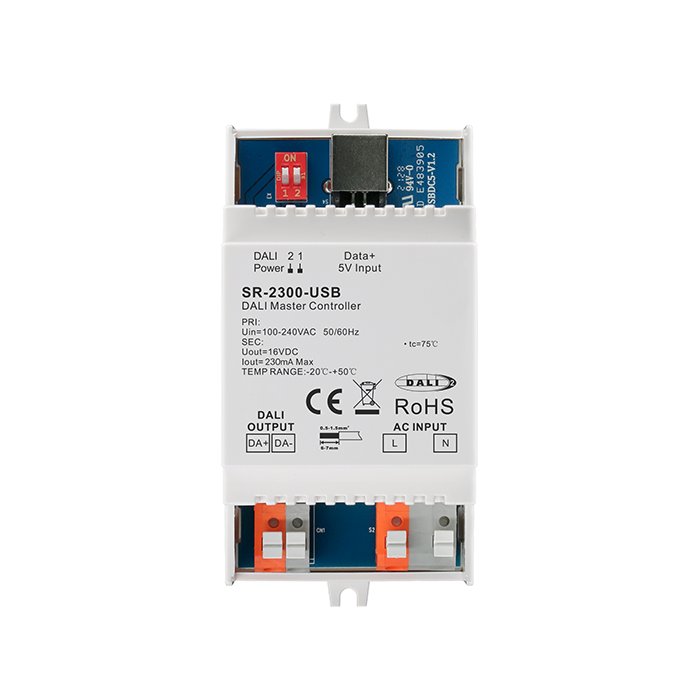

DALI-2 master řídící jednotka s označením SR-2300-USB je špičkový elektronický produkt pro centrální řízení osvětlení v systémech založených na DALI protokolu (Digital Addressable Lighting Interface). Umožňuje programování scén a funkcí osvětlení pomocí Windows aplikace pro PC. DALI-2 master SR-2300-USB je hlavním řídícím prvkem, který komunikuje s ostatními DALI zařízeními pomocí obousměrné komunikace. Součástí zařízení je vestavěný zdroj pro napájení DALI Bus sběrnice (volitelně lze vypnout a nahradit jiným zdrojem DALI Bus).
DALI-2 controller s podporou zapojení svítidel, senzorů a dalších zařízení SR-2300-USB je produktem respektovaného světového výrobce systémů pro řízení osvětlení Sunricher. Tato společnost je odbornou i širokou veřejností uznávaná jako výrobce inovativních řešení s mimořádným důrazem na produktovou kvalitu, což ji činí preferovaným partnerem pro profesionály v oblasti osvětlení a automatizace budov po celém světě.
Jaké funkce DALI-2 master řídící jednotka Sunricher SR-2300-USB nabízí?
Moderní DALI-2 řídící jednotka nabízí pokročilé funkce pro programování funkcí a scén osvětlení v rámci DALI / DALI-2 ekosystému. Přiložená #tablink#videa#produktová videa## představují ilustraci použití a programování funkcí v aplikaci.
Funkční vlastnosti DALI-2 master řídící jednotky:
- DALI-2 master - s kompatibilitou DALI DT6, DT7,DT8 Tc, DT8 XY, DT8 RGBWA.
- Standard DALI-2 - podporuje max. 16 skupin pro ovládací zařízení, 32 skupin pro vstupní zařízení, 16 scén.
- Každý kanál DALI umožňuje automaticky přiřazovat a spravovat adresy až 64 ovládacím zařízením. Ovládací zařízení lze přiřadit až do 16 skupin.
- Podpora konfigurace bionického plánu (Human Centric Lighting) - Tento typ osvětlení je navržen tak, aby napodoboval přirozený rytmus denního světla, který má pozitivní vliv na lidskou biologii, náladu a produktivitu. Umožňuje nastavit až 4 rozvrhy teploty barev pro ovládací CCT.
- Podpora konfigurace časovače úloh (Real Time Clock) - RTC je hardwarová komponenta, která sleduje přesný čas a datum, i když je zařízení vypnuto. V systému DALI to umožňuje spolehlivé plánování a provádění úloh na základě aktuálního času. Umožňuje nastavit až 256 úloh časovače.
- Podporuje konfiguraci cyklických plánů - tato funkce umožňuje nastavit automatický cyklický rozvrh pro opakující se úlohy v rámci řízení osvětlení.
- USB port - pro připojení k PC (programování ve Windows app.)
Vlastnosti napájení a možnosti zapojení:
- Vstupní napětí: AC 100～240V - je kompatibilní s většinou napájecích sítí.
- Vestavěný napájecí zdroj DALI Bus - výstupní napětí: 16V DC | výstupní proud: 230mA max. s možností vypnutí pomocí mechanických přepínačů. Poté je možné jednotku připojit k externímu zdroji DALI Bus.
- Pro montáž na DIN lištu - speciální produktový design pro montáž do elektrického rozvaděče na DIN lištu TS-35/7,5 nebo 15.
Řídící jednotka DALI-2 SR-2300-USB je moderní a pokročilé zařízení s širokou škálou funkcí. Detailní popis jednotlivých funkcí a jejich použití naleznete v manuálech, které jsou k dispozici v sekci "ke stažení".
Technický výkres
Popis svorek
Parametry produktu:
| napětí: | AC | 230 V |
|---|---|
| způsob stmívání a ovládání: | DALI |
| druh zařízení: | řídící jednotka / brána |
| napájecí napětí: | 100-240V AC, 50/60Hz |
| rozměry (D x Š x V): | 110 x 65 x 53 mm |
| krytí: | IP20 |
| barva: | bílá |
| materiál: | plast |
| výstupní napětí: | 16V DC |
| maximální proudové zatížení: | 230mA |
| podporované DALI ovládací zařízení: | DT6, DT7, DT8 |
| podporované vstupní zařízení: | Typy 301, 302, 303, 304 |
| DALI spotřeba: | 4 mA |
